Come estrarre le tolleranze geometriche utilizzando l'OCR
A cosa servono le GD&T?
GD&T – Geometric dimensioning and tolerancing- è un sistema di simboli utilizzato per comunicare importanti informazioni, direttamente nel disegno tecnico, dal reparto progettazione alla produzione.
Le tolleranze geometriche indicano al produttore il grado di accuratezza e precisione necessario per ogni caratteristica della parte controllata. Inoltre consentono di verificare lo scostamento dell’elemento reale dalla sua geometria nominale.
Le GD&T si applicano senza tener conto delle dimensioni dell’elemento (principio di indipendenza – UNI EN ISO 8015).
In questo breve articolo vi spieghiamo come eseguire un’accurata estrazione della tolleranza geometrica attraverso il riconoscimento ottico dei caratteri (OCR).
PROCEDURA

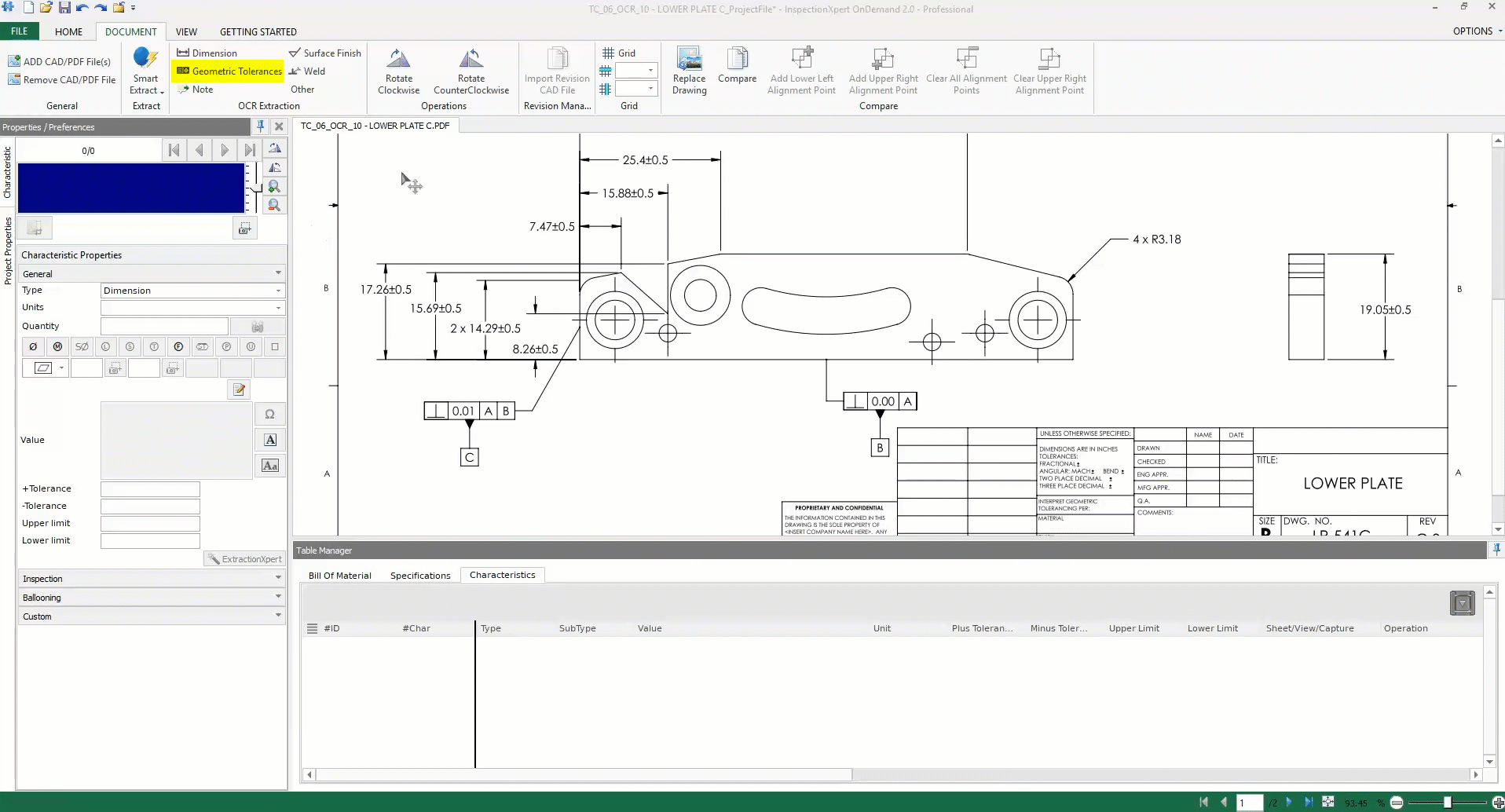

1. Impostate la modalità di estrazione OCR in “Tolleranze Geometriche”. Il pulsante si trova nella parte superiore della videata di InspectionXpert sotto la voce di menu DOCUEMENTO, o cliccando con il tasto destro sul disegno PDF.
2. Successivamente create la finestra di selezione cliccando con il tasto sinistro e trascinando il cursore in modo da creare un rettangolo all’interno del feature control frame.
La creazione del rettangolo di cattura al di fuori del riquadro renderà più difficile allo strumento OCR la lettura corretta delle informazioni.
Può succedere che la tolleranze geometrica non venga riconosciuta correttamente dal sistema. In tal caso ho la possibilità di correggerla e modificarla manualmente:
1. Controllate se la casella “Valore” nel pannello “Proprietà Progetto” è disabilitata.
2. Se è così potete aggiornare i campi nel GD&T Builder sopra la casella. Ciò vi permette di modificare i simboli, le tolleranze e i riferimenti del feature control frame.
3. Se invece non è disabilitata significa che è in modalità “Forma Libera”, la quale può essere attivata o disattivata cliccando sull’icona al di sopra della casella “Valore”. In questo modo sarete in grado di inserire gli aggiornamenti direttamente nella casella “Valore”.
